MLL梅花聯軸器是由一個帶凸爪的半聯軸器和一個帶凸爪的制動輪半聯軸器、法蘭聯接件及彈性元件組成,利用梅花形彈性元件置于兩半聯軸器凸爪之間,以實現兩半聯軸器的聯接。 將一個整體的梅花形彈性環裝在兩個形狀相同的半聯軸器的凸爪之間,以實現兩半聯軸器的連接。聯軸器廠經過車削,銑削,和拉削等機加工方法加工而成,再經過整體熱處理以保證足夠強度,具有很好的平衡性能和適用于高轉速應用該聯軸器具有補償兩軸相對偏移、減振、緩沖性能,徑尺寸小、結構簡單不用潤滑、承載能力高維護方便、換彈性元件需軸向移動,適用于聯接同軸線、起動頻繁,正反轉變化,中速,中等轉矩等傳動軸系和要求工作可靠性高的工作部件。不適用于低速重載及軸向尺寸受限換彈性元件后兩軸對中困難的部位。例如:冶金、礦山、石油、化工、起重、運輸、輕工、紡織、 水泵、風機等。工作環境溫度 -35℃~+80℃,傳遞公稱轉矩為250~12500N.m,許用轉速為4750~950r/min。
結構:半聯軸器與軸的配合可以做成圓柱形或圓錐形,中間的彈性元件形狀似梅花,故得名。選用不同硬度的聚胺酯橡膠,鑄形尼龍等材料制造。
梅花聯軸器是彈性聯軸器的一種,廣泛應用在煤粉機傳遞領域,用量大,使用簡單價格低廉等廣泛受到客戶喜愛。材質主要有鑄鋼及45#鋼兩種材質;聯結形式有鍵槽聯結、緊定螺絲聯結、夾緊聯結,或其中兩種形式的組合聯結。軸向插入式安裝。如需徑向安裝,可作成法蘭式通過凸爪與彈性環之間的擠壓傳遞動力,通過彈性環的彈性變形補償兩軸相對偏移,實現減振緩沖。具有鍵槽式、夾緊式、加長式、法蘭式等諸多類型可供選擇。

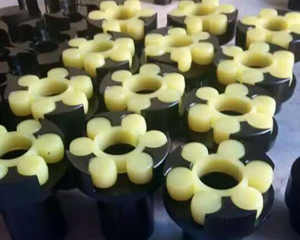

梅花彈性體一般都是是工程塑料或是橡膠組成。由于彈性體是受壓而顯而易見受拉。一般彈性體的壽命為10年。由于彈性具有緩沖,減振的作用,所以在有強烈振動的場合下使用較多。彈性體的性能溫度,決定了聯軸器的使用溫度,一般為-35至+80度
?
