JSB型軸向安裝聯軸器

產品時間：2020-12-08 10:10
價???????格：

簡要描述：JSB型軸向安裝聯軸器使用壽命長。該產品承受變動載荷范圍大，聯軸器外鋁合金罩殼，內半聯軸器彈簧密封圈，黃油精致組成。...

關鍵詞：彈簧聯軸器,蛇形聯軸器,聯軸器,膜片聯軸器,萬向聯軸器

產品咨詢聯系我們

詳細介紹

JSB型軸向安裝聯軸器于各種不同主機產品配套使用，周圍的工作環境比較復雜，如溫度、濕度、水、蒸汽、粉塵、砂子、油、酸、堿、腐蝕介質、鹽水、輻射等狀況，是選擇聯軸器時考慮的重要因素之一。對于高溫、低溫、有油、酸、堿介質的工作質量，不宜選用以一般橡膠為彈性元件材料的撓性聯軸器，應選擇金屬彈性元件撓性聯軸器，例如膜片聯軸器、蛇形彈簧聯軸器等。

小轉矩和以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度，宜選用非金屬彈性元件的撓性聯軸器。

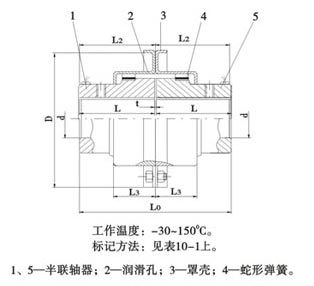

型號	公稱轉矩Tn KN.m	許用轉速 r/min	軸孔直徑 d	軸孔長度 L	總長度 L0	L2	L3	D	間隙 t	重量 kg	潤滑油 kg	許用位移量
型號	公稱轉矩Tn KN.m	許用轉速 r/min	軸孔直徑 d	軸孔長度 L	總長度 L0	L2	L3	D	間隙 t	重量 kg	潤滑油 kg	徑向y	軸向x	角向a
JSB1	0.045	6000	18-28	47	97	48	24	112	3	2	0.027	0.15	±0.3	0.076
JSB2	0.14	6000	22-35	47	97	48	25	122	3	2.6	0.048	0.15	±0.3	0.076
JSB3	0.224	6000	25-42	50	103	51	26	130	3	3.4	0.054	0.15	±0.3	0.076
JSB4	0.4	6000	32-50	60	123	61	31	149	3	5.5	0.068	0.20	±0.3	0.10
JSB5	0.63	6000	40-56	63	129	64	32	163	3	7.3	0.086	0.20	±0.3	0.127
JSB6	0.90	5500	48-65	76	155	67	34	174	3	10	0.113	0.20	±0.3	0.127
JSB7	1.80	4750	55-80	89	181	89	44	200	3	18	0.172	0.20	±0.3	0.15
JSB8	3.15	4000	65-95	98	199	96	47	233	3	26	0.254	0.20	±0.3	0.18
JSB9	5.6	3250	75-110	120	245	121	60	268	6	42	0.427	0.25	±0.5	0.20
JSB10	8.0	3000	80-120	127	259	124	63	287	6	55	0.508	0.25	±0.5	0.23
JSB11	12.5	2700	90-140	149	304	143	74	320	6	82	0.735	0.28	±0.5	0.25
JSB12	18	2400	110-170	162	330	146	75	379	6	123	0.908	0.28	±0.5	0.30
JSB13	25	2200	120-200	184	374	156	78	411	6	180	1.135	0.28	±0.5	0.33
JSB14	35.5	2000	140-200	183	372	204	107	476	6	230	1.952	0.30	±0.5	0.40
JSB15	50	1750	160-240	216	438	216	115	533	6	322	2.815	0.30	±0.5	0.45
JSB16	63	1600	180-260	216	438	226	120	584	6	449	3.496	0.30	±0.5	0.50
