SWCWD型(無伸縮短式)十字軸式萬向聯軸器

產品時間：2020-12-07 16:51
價???????格：

簡要描述：SWC WD型(無伸縮短式)十字軸式萬向聯軸器其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉...

關鍵詞：萬向聯軸器,聯軸器

產品咨詢聯系我們

詳細介紹

SWC-WD型十字軸式萬向聯軸器是一種常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。

SWC-WD型十字軸式萬向聯軸器的主要特點為：1.具有較大的角度補償能力。2.結構緊湊合理。SWC-WD型采用整體式叉頭，使運載具性。3. 承載能力大。與回轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩大，此對回轉直徑受限制的機械設備，其配套范圍具性。4.傳動。其傳動 效率達98-99.8％，用于大功率傳動，節能。5.運載平穩，噪聲低，裝拆維護方便.

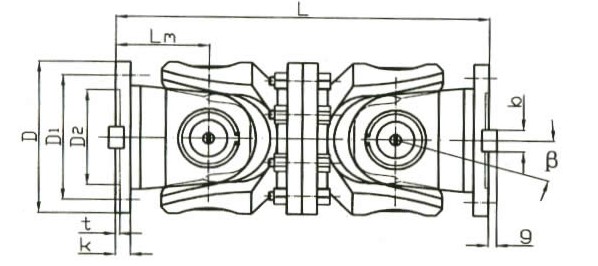

WD型十字軸式萬向聯軸器基本參數和主要尺寸

型號	回轉直徑 D	公稱轉矩 Tn /N.m	疲勞轉矩 Tf kN.m	軸線折角 β	尺寸		轉動慣量 I	質量 G
型號	回轉直徑 D	公稱轉矩 Tn /N.m	疲勞轉矩 Tf kN.m	軸線折角 β	L	Lm	kg·m2	kg
SWC180WD	180	12.5	6.3	≤25	440	110	0.145	52
SWC225WD	225	40	20	≤15	480	120	0.355	82
SWC250WD	250	63	31.5	≤15	560	140	0.831	127
SWC285WD	285	90	45	≤15	640	160	1.715	189
SWC315WD	315	125	63	≤15	720	180	2.820	270
SWC350WD	350	180	90	≤15	776	194	4.791	370
SWC390WD	390	250	125	≤15	860	215	8.229	524
SWC440WD	440	355	180	≤15	1040	260	15.32	798
SWC490WD	490	500	250	≤15	1080	270	25.74	1055
SWC550WD	550	710	355	≤15	1220	305	46.78	1524
SWC620WD	620	1000	500	≤15	1360	340	83.76	2120
